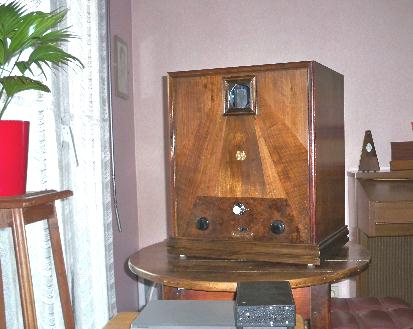

Récepteur Expérimental 60 lignes à disque de Nipkow
Epoque de relation 1932

Réalisation: DUPOUY et NEIGE
Donné au musée du Conservatoire National des Arts et Métiers (CNAM-Paris) en mars 2011

Caractéristiques:
- Disque de 410 millimètres de diamètre à une spirale de 60 trous de 3/10e de millimètre de diamètre. Coffret en noyer marqueté, dans le style des années 1930.
- Machine équipée d'un moteur synchrone secteur. Vitesse de rotation 1500t/m. Fréquence image: 25i/sec. Format d'image 4x3. Synthèse horizontale.

En savoir plus sur le prototype

Panneau des 25 leds fournissant la lumière d'image (250.000mcd).
Seule une petite partie de cette lumière traverse le disque de Nipkow.


Commandes avant. De gauche à droite: réglage du gamma, gain vidéo et control moteur, contrôle lumire.

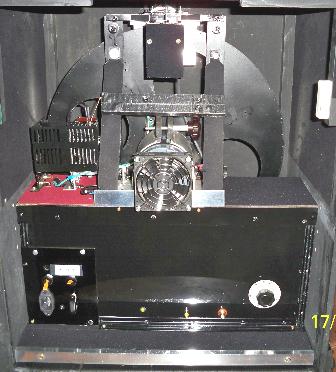

Vue arrière

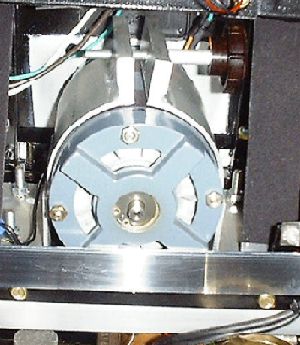

Montage spécial du moteur synchrone, permettant de le tourner sur lui-même, afin de cadrer l'image.

Video clip d'un extrait de film de 1934 reproduit en 60 lignes par la machine.
La qualité de l'image peut être affectée par différents algorithmes de compression au cours du traitement ultérieur.

Michel Bromberg présentant les premiers films de Fernandel (vers 1930).
