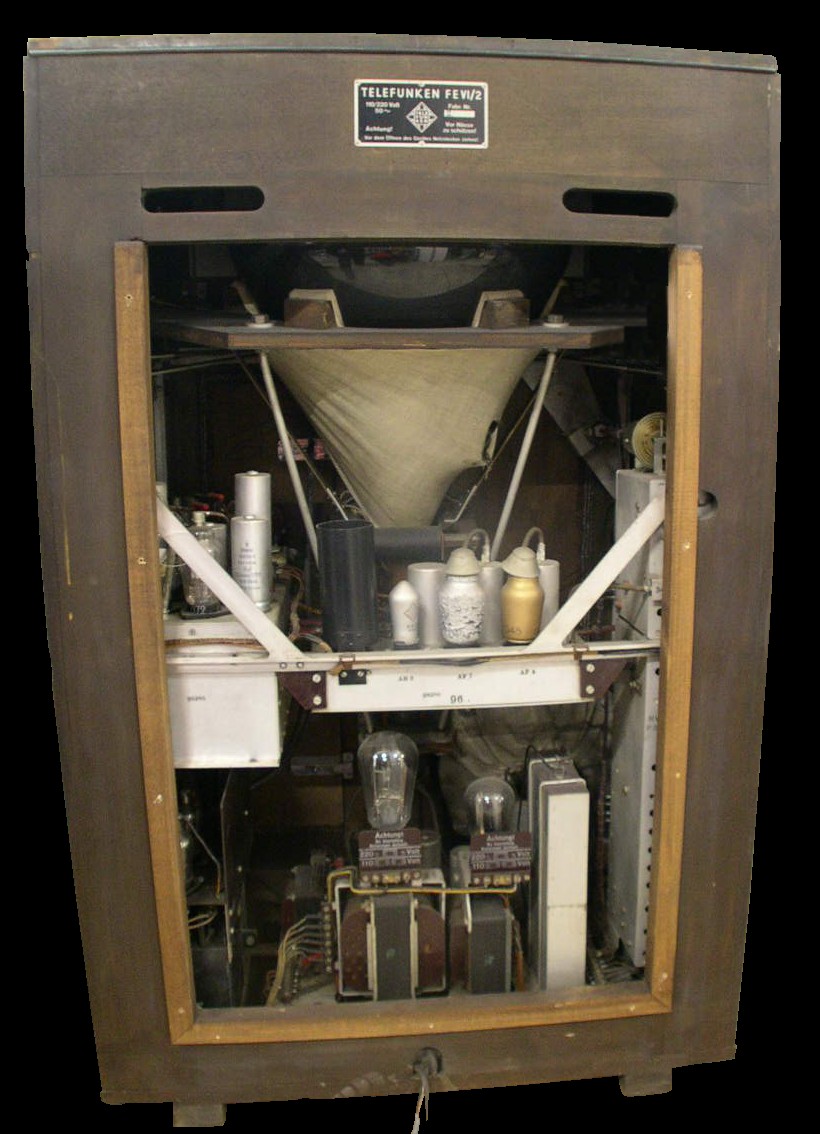

Der Telefunken FE VI gehörte zu den ersten deutschen Fernsehern mit der neuen, höherauflösenden 441-Zeilen-Norm. Die Bildröhre ist hier vertikal ausgerichtet, mit dem Bildschirm nach oben zeigend, durch einen Spiegel im aufklappbaren Deckel wird das Bild umgelenkt, so dass man von vorn schauen kann.

Erstmals wurde in diesem Gerät komplett auf magnetische Ablenkung gesetzt, während in den Jahren zuvor elektrostatische als auch elekotrostatisch-magnetische Bildablenkung angewandt wurde. Der Bildschirm hat einen Durchmesser von 35 cm., die Bildgröße beträgt 21 mal 26 cm.. Mit 25 Bildern / sec. (= 50 Halbbilder im Zeilensprungverfahren) und 441 Zeilen pro Vollbild übertraf die Bildqualität sogar die britische Norm und war die Bildauflösung nicht mehr sehr weit von dem entfernt, was nach dem Kriege mit der neu eingeführten 625-Zeilen Gerbernorm möglich wurde.

Empfangen wurde im UKW-Bereich von 38 bis 60 MHz, die Empfangsfrequenz war variabel abstimmbar. Die Bild-ZF lag bei 8,4 MHz, Ton-ZF (Parallelton) bei 5,6 MHz, die Videobandbreite bei 2 MHz. Die Hochspannung von 8.000 Volt für die Bildröhre wurde aus dem Netztrafo gewonnen. Der Apparat war mit 22 Röhren bestückt.

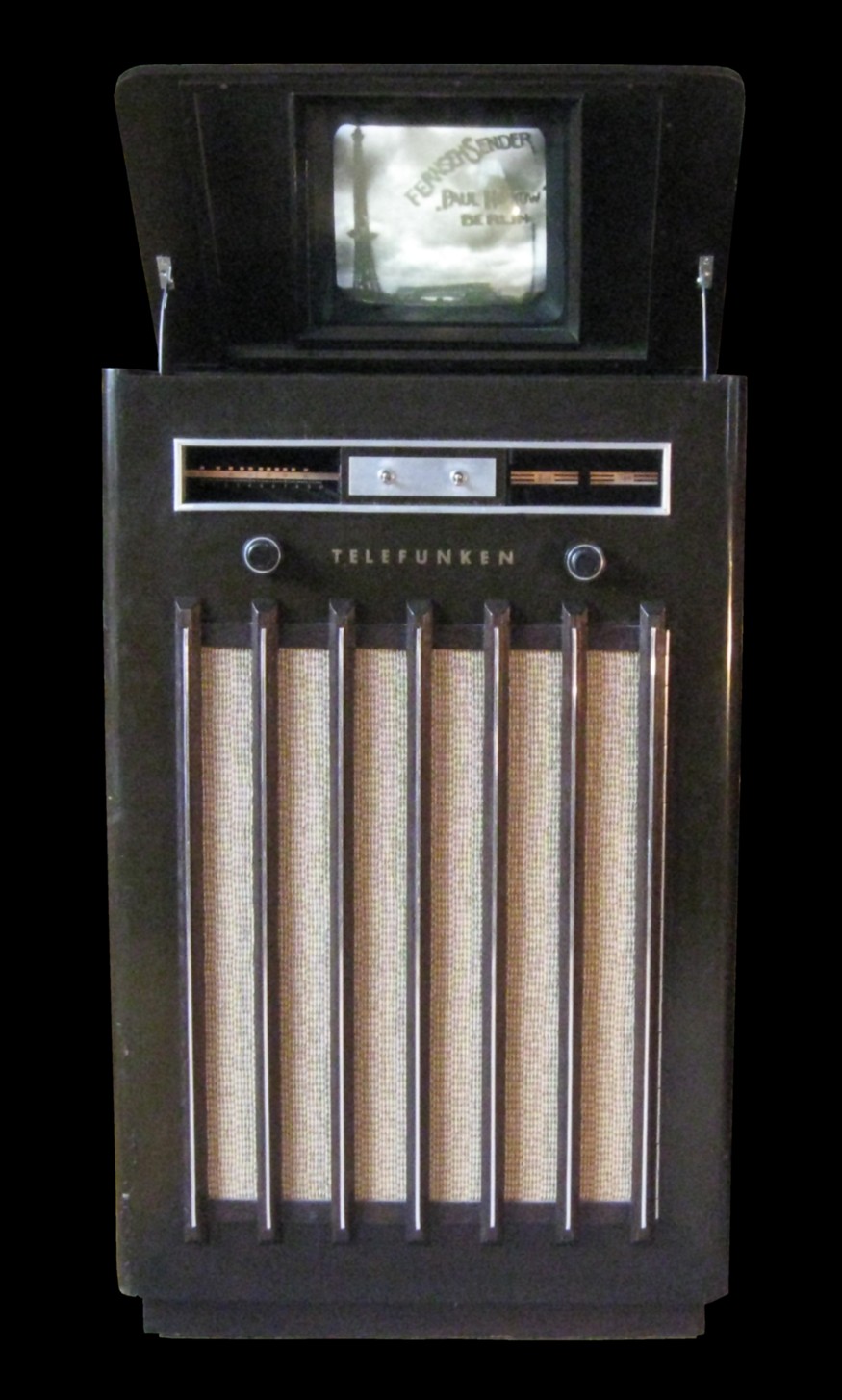

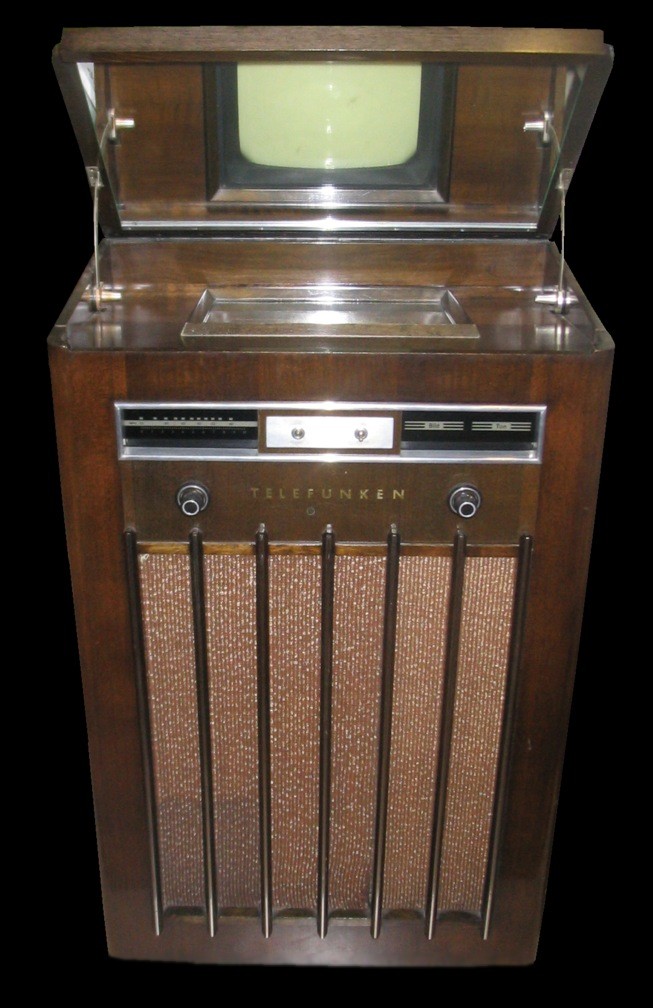

Rechts und links ist ein FE VI zu sehen, nachdem er erfolgreich "wiederbelebt" werden konnte. Das Bild auf dem Bildschirm ist das Pausendia des Fernsehsenders "Paul Nipkow" wie es damals zwischen den Sendungen und vor Beginn der Programmausstrahlung zu sehen war.
