Dokumentation: Farbbild-Kontrollempfänger des "Betriebslaboratoriums für Rundfunk und Fernsehen"
des Rundfunk- und Fernsehtechnisches Zentralamts der Deutschen Post (RFZ)
Baujahr: ca. 1963
Photo anklicken zur Vergrößerung!
|
|
Als sich in den USA langsam das Farbfernsehen etablierte, begannen Techniker in Europa mit
Farbfernseh-Testversuchen. Dazu entwarfen und bauten sie sich eigene Farbmonitore, die zum Teil auf amerikanische
Technik basierte, aber den neuen Anforderungen in Europa entsprach. Ein solches Beispiel ist der Farbbild-Kontrollempfänger des "Betriebslaboratoriums für Rundfunk und Fernsehen" aus der DDR, vermutlich um 1963 entwickelt. (Dieses Datum
ist auf den Elkos notiert - der Schaltplan hat jedoch schon eine Druckgenehmigungsnummer von 1960).
Dieser Farbbild-Kontrollempfänger ist vermutlich der einzige noch verbliebene Apparat aus der Frühzeit
der Farbfernseh-Entwicklung. Aus der damaligen Zeit gibt es sogar noch Berichte über diese Versuche.
|
Obwohl der Farbbild-Kontrollempfänger eine amerikanische Rundkolbenbildröhre besitzt (21CYP22),

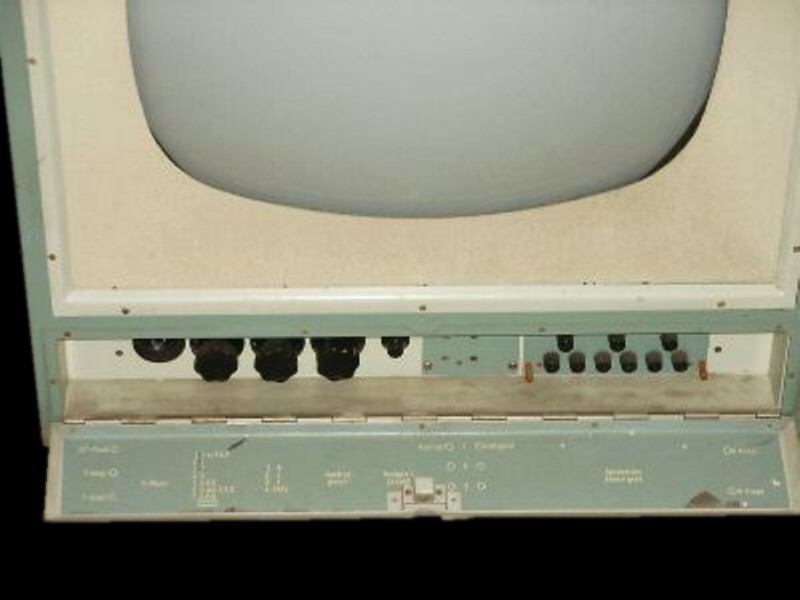

ist der Bildausschnitt rechteckig gewählt, entsprechend den deutschen Sehgewohnheiten. Die Regler
für die Bedienung sind auf der Vorderseite hinter einer aufklappbaren Klappe verborgen. Ein Blick

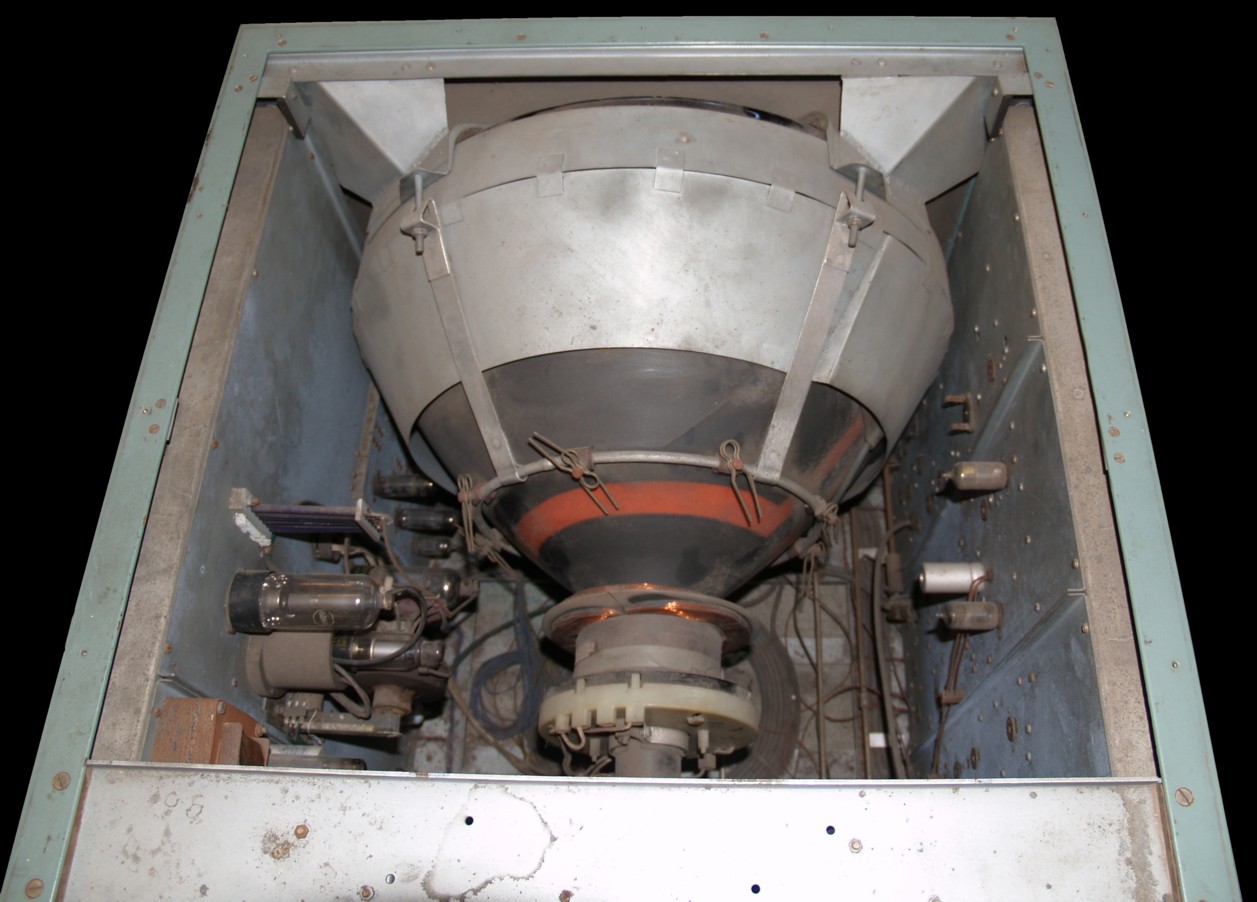

von oben in den Farbbild-Kontrollempfänger zeigt die massige Bildröhre, die durch Blechrahmen
und -verstrebungen gehalten wird.
|

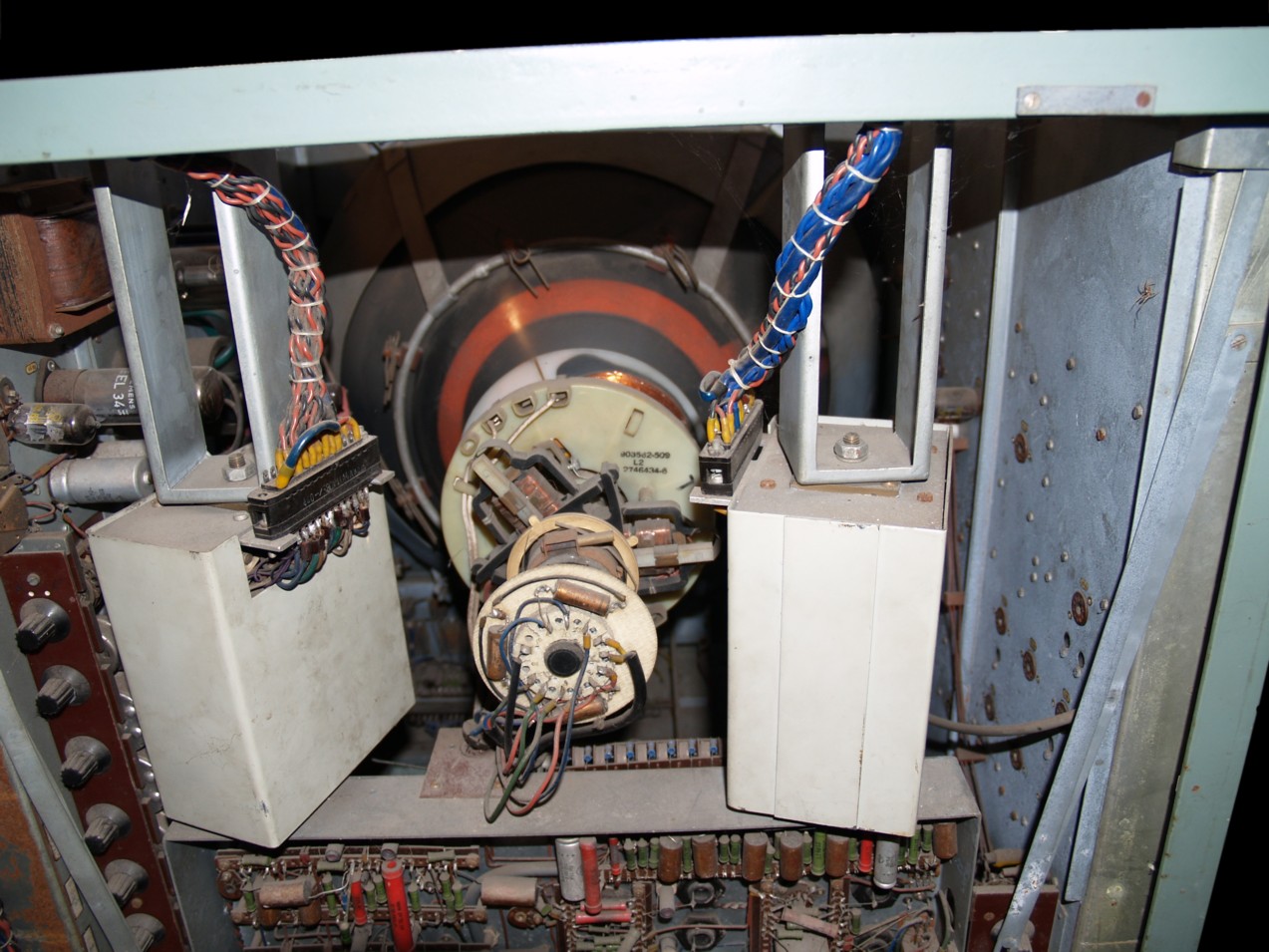

Der Blick von hinten zeigt auf der linken Seite das Ablenkteil mit der Hochspannungserzeugung. Im unteren
Bereich sind die Farbendstufen zu sehen. Im rechten Teil fehlen die Röhren. Hier ist ein NTSC-Signalteil
(oder eine NTSC-Abwandlung) realisiert,
das wahrscheinlich später nicht mehr in Benutzung war. Darauf lassen die hier fehlenden Röhren
schließen. Eventuell ist der Farbbild-Kontrollempfänger dann nur mit FBAS-Signal betrieben worden
als sich die DDR für das SECAM-Verfahren entschied.
|
Die genaue Anzahl der Röhren konnte noch nicht ermittelt werden, aber sie übersteigt die Zahl derer, die
man gewöhnlich in einem Farbfernsehmonitor vermuten würde. Das Netzteil ist sehr großzügig
ausgelegt und sorgt mit umfangreichen Kondensatorbänken für eine saubere Gleichspannung.
Acht EC360 Längsregler sorgen nicht nur für eine gute Siebung, sondern auch für stabile
Spannungen. Die Röhren
sind nahezu ausschließlich mit 6,3 Volt beheizbar, nach amerikanischem Vorbild.
|

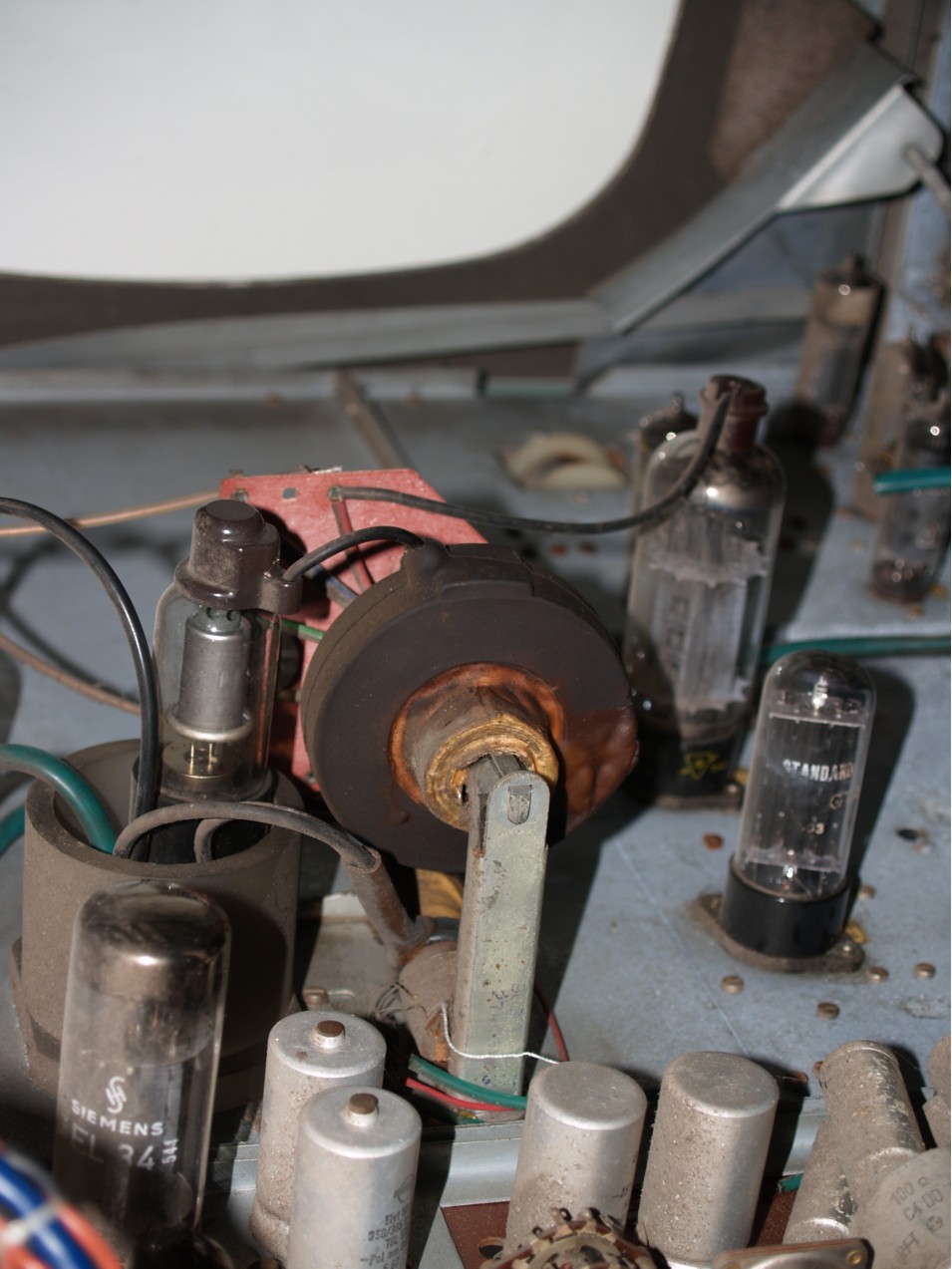

Die Zeilenendstufe entspricht ganz und gar der amerikanischen Technik der späten 1950er Jahre, mit Gleichrichterröhre
für die Hochspannung und mit Balasttriode. 6DQ5 und 6AU4GTA sind die Endstufenröhre und die Booster-Diode, EY51 ist Fokus-
Gleichrichter, 3A3 die Hochspannungs-Gleichrichterröhre und 6BK4 die Balasttriode. Diese Röhren (sowie die Bildröhre)
sind direkt aus den USA importiert worden. Bauteile und Schaltungstechnik lassen darauf schließen, dass das RCA Chassis CTC-9 als Vorbild diente.
|
Platinen wurden nicht verwendet. Die Schaltungen sind sauber mit Lötleisten in Handarbeit realisiert worden. Im unteren
Teil des linken Photos sind die RGB-Signal-Eingänge mit Beschriftung noch gut zu erkennen. Zur Geschichte der Farbfernsehentwicklung in der DDR ist folgende Notiz aufschlussreich: "Schon Ende 1960 hatte die Deutsche Post mit dem Farbfernsehen experimentiert - damals noch auf der Basis des
amerikanischen NTSC-Systems: 'In kollegialer Zusammenarbeit, besonders mit den Wissenschaftlern und Ingenieuren der UdSSR, (...) wird das Farbfernsehen auch in der DDR eingeführt werden. (...) Wir werden aber
dabei Fehler oder besser kapitalistische Gepflogenheiten, wie sie in den USA zu finden sind, vermeiden.' - behauptete Kurt Hein: Das farbige Bild wird kommen. In: Neues Deutschland vom 13. 6. 1960. Bereits 1963 wurde
dann ein 'Farbfernsehversuchsstudio' eingerichtet und für die technischen Versuchssendungen eigene Technik entwickelt: 'RGB-Mischverstärker QV 603',
'Videoverteilerverstärker QV 604', 'Farbkorrekturverstärker QV 605' und einen 'RFZ-Farbfernseh-Epiabtaster'. Über diese ersten Versuche und Untersuchungen
ausführlicher in Wort und Bild Wobst, J.: Das Farbfernsehversuchsstudio des RFZ. In: Technische Mitteilungen des RFZ 3/ 1964, S. 122 -124."
|
Gehäuse und Kontakte weisen schon starke Korrosionsschäden auf. Da ist noch viel Arbeit nötig, bis
der Farbbild-Kontrollempfänger wieder funktionsfähig ist. Die hier gezeigte Vorderansicht mit Bild ist getrickst. Doch die
Chancen, dass dieser Farbbild-Kontrollempfänger wieder ein sauberes Bild liefert, sind gar nicht so schlecht, denn die Bildröhre
hat noch hervorragende Strahlstromeigenschaften - ein Indiz, dass dieser Farbbild-Kontrollempfänger nicht oft in Betrieb genommen
wurde.
|
Schaltplan
hier klicken, 320 KByte. Der Schaltplan ist in besserer Auflösung und Qualität per Emailanfrage erhältlich.
Röhren
21CYP22,
5mal EC85, ECC82, 6DQ5, EY51, 6BK4, 6AU4GTA, 3A3, 11mal EL84, 3mal EAA91,
3mal ECL82, 6mal ECC85, 4mal EL83, 7mal ECF83, 13mal ECF82, 11mal EF80, 2mal EAA91, 2mal EL34.
